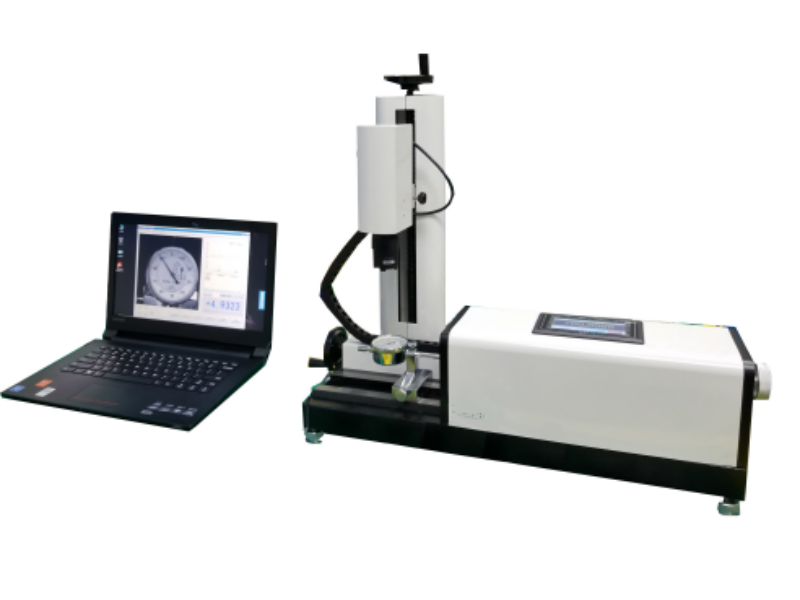

【產品介紹】
檢定人員裝好被檢表后,在計算機軟件中菜單選擇被檢表的信息,儀器按照國家有關計量檢定規程開始自動檢定, 伺服電機驅動光柵和被檢表，使其產生位移，圖像采集系統拍攝被檢表表盤圖像并識別每個檢定點的讀數，表盤讀數結果同光柵的標準位移相比較后，計算出被檢表的各項示值誤差，并以多種格式打印記錄和證書報告等。
【檢定儀配置】
A．主機
光柵傳感器及主控箱
可調CCD攝像裝置
檢定各類表的夾具
1. 表徑為￠8mm的百分表、千分表夾具1套；
2. 表徑為￠4、6、8mm的杠桿表、內徑表夾具1套。
B．計算機軟件系統：
1. 按全新國家檢定規程全自動檢定指示表、杠桿表、內徑表和大量程百分表；
2. 全自動檢定以上各類表的數顯表；
3. 全自動檢定以上各類表的英制表；
4. 自動檢定機械式比較儀和扭簧式比較儀；
5. 具有半自動檢定功能，用于檢定表盤或刻度線有明顯污損的指示表；
6. 在檢定過程中，具有超差提示功能；
7. 自動處理檢定數據并進行判定，自動對零位功能；
8. 可顯示、打印歷史記錄，包括檢定點誤差數據的表格和曲線，規程中要求測量的各種示值誤差，以及根據規程判定的檢定結果；
9. 可按指示表類型、生產單位、出廠編號、檢定員、送檢單位、設備編號、檢定日期和有效日期等查詢和管理檢定記錄；
10. 可從數據庫中選定多條記錄成批打印檢定記錄或者檢定證書；
11. 可將檢定數據輸出到Word文檔；
12. 具有備份和還原數據庫功能。
C．其它附件
1. 鋁合金機箱
2. 儀器配套線纜
【技術指標】
型號 | DY-SJ3000D |
測量表類 | 指示表、杠桿表、內徑表、數顯表及英制表等。 |
測量范圍 | 0～50mm |
分 辨 率 | 0.1μm |
重 復 性 | 0.1μm |
顯 示 | 480*272彩屏 |
位移功能 | 儀器液晶屏人機界面可編程并定位。 |
CCD攝像機 | USB3.0連接，優于1/20分格。 |
檢定速度 | 0.5秒/點（帶可調） |
檢定方式：全自動 | 光柵自動運行并定位，儀器CCD自動讀取被檢表示值，實時顯示誤差表格和誤差曲線。 |
檢定方式：半自動 | 人工轉動光柵，人工按鍵采樣光柵示值 檢定過程中檢定軟件上實時顯示出誤差數據及檢定點位置。 |
示值誤差 | 任意1mm誤差≤0.6μm，任意2mm誤差≤1.0μm，任意10mm，誤差≤1.5μm，任意30mm誤差≤2.0μm，全程誤差≤3.0μm，回程誤差≤0.5μm |
工作環境 | 20℃±5℃,相對濕度50%～70% |
電源 | AC 220V/50Hz |
重量 | 30Kg |
尺寸 | 450mm*250mm*400mm |
